产品概述

MDmax® 低压开关柜分为MDmax ST 和MDmax FC两大系列，是经过完全型式试验（简称TTA）的组合式多功能低压开关柜，符合GB7251.12-2013，IEC61439-1标准。电气及机械设计采用模块化原理，通过选用标准元件和标准组件，实现组柜方案的紧凑性、多样性和灵活性。

产品特点

- 骨架采用覆铝锌板双折边技术
- 水平母线区顶盖可以拆卸
- 具有抽屉式、可移式、插入式三种功能单元
- 抽屉式结构，较高可装配36回路
- 智能型抽屉可在不降低防护等级的状态下，实现三位置转换
- 抽屉可移部件位置定位，可匹配声、光、字三种指示
- 完善的抽屉式电操回路解决方案

技术参数

标准
通过型式试验的组装式开关柜 (TTA)
GB7251.12-2013，IEC61439-1
电气特性
额定电压
额定绝缘电压690V / 1000V AC，3P，1500V DC
额定工作电压400V / 690V AC，3P，750V DC
额定脉冲耐受电压Uimp 6 / 8 / 12kV
过电压等级II / III / IV
污染等级3
额定工作频率至60Hz
额定电流
主母线额定电流Ie 至6300 A
额定峰值耐受电流Ipk 至220 kA
额定短时耐受电流Icw 至100 kA
配电母线额定电流Ie 至2000 A
额定峰值耐受电流Ipk 至176 kA
额定短时耐受电流Icw 至80 kA

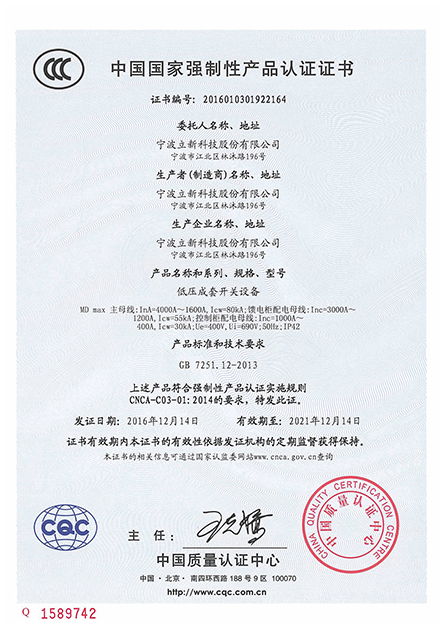

3C证书

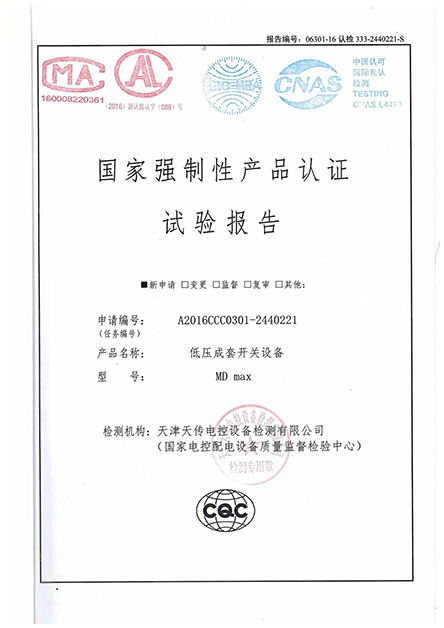

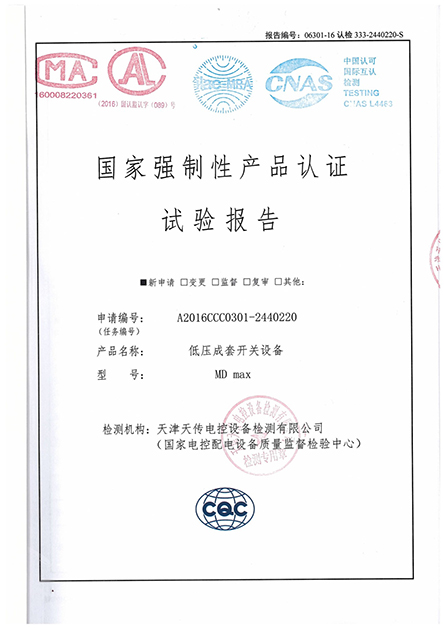

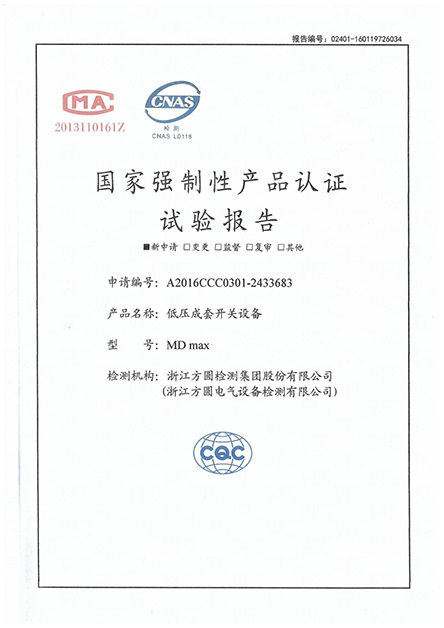

试验报告
